Coraz większa optymalizacja laserów światłowodowych pozwoliła na rozwój i udoskonalanie wszystkich gałęzi tego typu źródeł, umożliwiając odpowiednią parametryzacje urządzenia w zależności od wymagań procesowych.  Obecnie na rynku wyróżniamy dwa wiodące rozwiązania zwiększające energię wyjściową a co za tym idzie wydajność procesu laserowego czyszczenia powierzchni. Zestawię metodę selektywnego kształtowania impulsów laserowych za pomocą przełączników Q-Switch oraz metodę wzmacniania wiązki laserowej za pomocą dodatkowych źródeł promieniowania i postaram się przedstawić wady i zalety każdej z nich.

Q – Switch

Jak selekcja impulsów wpływa na czyszczenie?

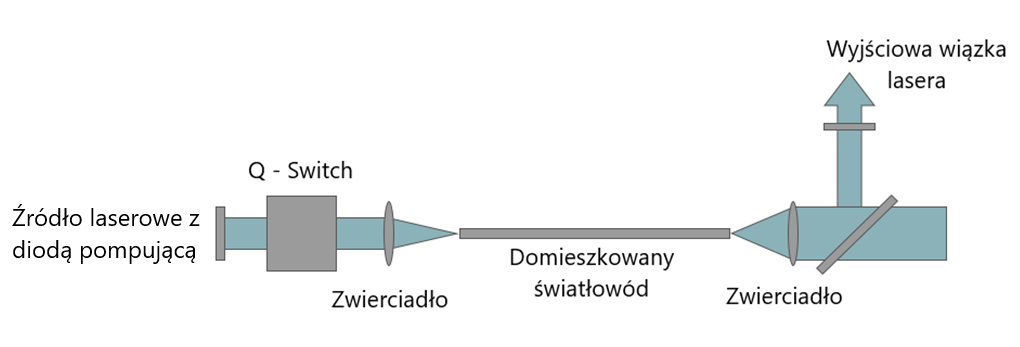

Modulacja strat energii rezonatora laserowego z wykorzystaniem, tzw. Q – Switch (Q pochodzi od współczynnika fizycznego Quality factor, który tłumaczony jest na współczynnik “dobroci” i jest miernikiem strat energii w układach fizycznych) jest metodą kontrolowanej selekcji i regulacji impulsów promieniowania laserowego w celu optymalizacji procesu czyszczenia laserowego. W tej metodzie cała energia magazynowana jest zamkniętym układzie optycznym do momentu aż przełącznik określa ją na niskim poziomie. Po jego automatycznych przełączeniu wynikającym z wcześniej określonych parametrów następuje uwolnienie całej zmagazynowanej energii w postaci jednego impulsu. Modulatory strat energii rezonatora wykorzystywane są do zwiększania mocy szczytowej wiązki promieniowania laserowego poprzez kontrolowane emitowanie tylko tych impulsów charakteryzujących się największą energią. Źródła laserowe tego typu charakteryzują się dosyć wąskim zakresem czasu trwania oraz częstotliwości padania impulsów emitowanego promieniowania laserowego. Przełączniki Q – Switch umieszczone są zaraz przed światłowodem, można je podzielić na aktywne i pasywne.

Modulatory aktywne

Jak działają najczęściej wykorzystywane przełączniki Q-Switch?

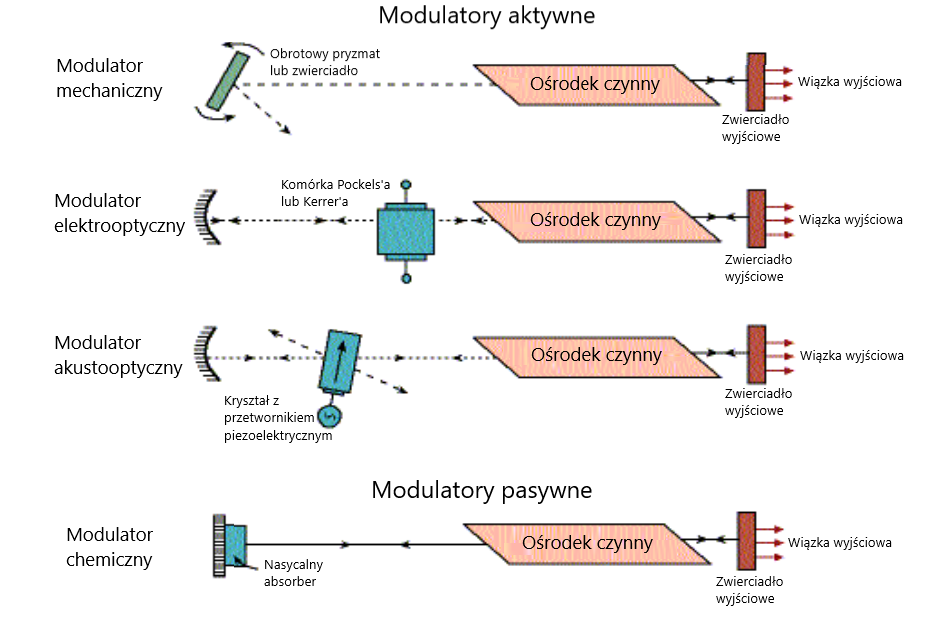

  1. Do najczęściej wykorzystywanych modulatorów mechanicznych zaliczamy obrotowe pryzmaty lub zwierciadła. Są to mechanicznie obracane elementy optyczne, które działają jako zwierciadło wyjściowe dla padającej na nie wiązki promieniowania laserowego. W momencie przełączania, zwierciadło lub pryzmat obracany jest mechaniczne umożliwiając emisję światła lasera. Mechaniczne modulatory strat energii wykorzystywane są głównie w laserach dużej mocy o długim czasie trwania impulsu, ze względu na brak konieczności stosowania dodatkowych części oraz solidną konstrukcje.
  2. Przełączniki elektrooptyczne należą do grupy modulatorów, które wykorzystują zależność zmiany współczynnika załamania światła od natężenia pola elektrycznego. Najczęściej wykorzystywanymi przełącznikami w tej grupie są komórki Pockels’a lub Kerrer’a. W komórkach tych wykorzystywane są najczęściej dwójłomne kryształy (posiadające zdolność do podwójnego załamywania światła) zorientowane w układzie optycznym w taki sposób aby jego oś optyczna pokrywała się z  osią propagacji światła wyemitowanego z rezonatora. Po przyłożeniu do kryształu pola elektrycznego, jego współczynnik załamania światła ulega zmianie umożliwiając modyfikację strat energii.
  3. Modulatory akustooptyczne są najczęściej wykorzystywanymi przełącznikami ze względu na najmniejsze straty transmisyjne podczas modulacji. Kluczowym elementem modulatorów tego typu jest przepuszczalny kryształ lub kawałek szkła, przez który prowadzona jest wiązka promieniowania laserowego. Do kryształu przymocowany jest przetwornik piezoelektryczny, który wzbudza w nim fale akustyczną o bardzo dużej częstotliwości rzędu 100MHz i długości w przedziale od 10 do 100 μm. Wygenerowana fala akustyczna powoduję powstawanie w krysztale ruchomej siatki załamania współczynnika światła wywołanej efektem fotoplastycznym. Światło padające na taki modulator doświadcza dyfrakcji do momentu ustabilizowania częstotliwości fali akustycznej w krysztale.

Modulatory pasywne

Alternatywna metoda modulacji strat energii?

Osobną grupą modulatorów dobroci są przełączniki pasywne. Są to nasycalne absorbery, które zostają aktywowane wewnętrznie przez światło lasera. Modulator w postaci roztworu chemicznego przepuszcza wiązkę promieniowania dopiero w momencie gdy zostanie odpowiednio nasycony, a straty w układzie optycznym będą odpowiednio niskie. Moc lasera najpierw rośnie stosunkowo wolno, a po osiągnięciu pewnego poziomu absorber staje się nasycony, przez co straty spadają, moc lasera gwałtownie wzrasta, tworząc krótki wysokoenergetyczny impuls.

M.O.P.A

Jak dodatkowe wzmacnianie lasera poprawia czyszczenie?

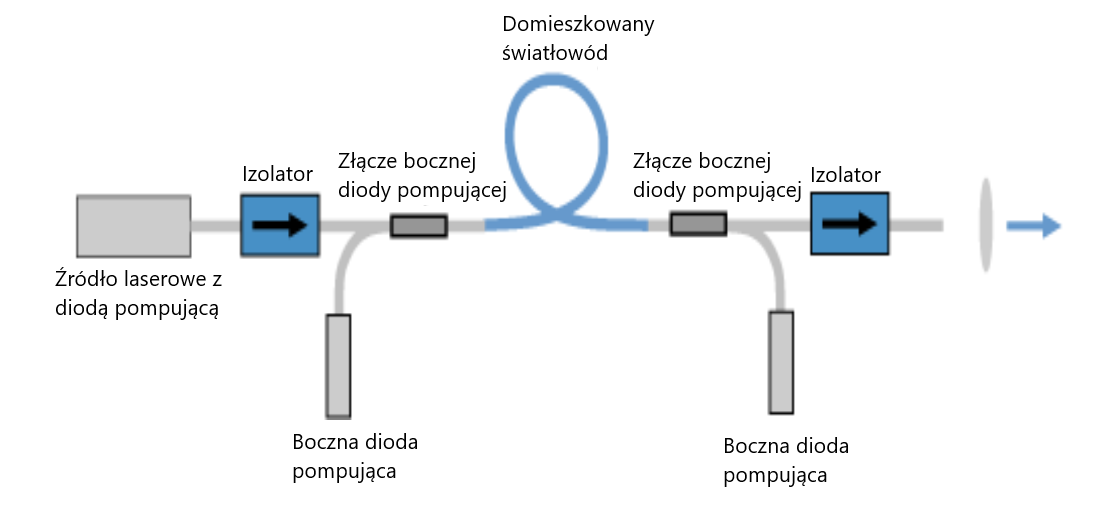

Drugą metodą optymalizacji promieniowania laserowego, która bezpośrednio wpływa na zwiększenie zakresu częstotliwości padania oraz czasu trwania impulsów emitowanego promieniowania laserowego, jest wzmacnianie boczne wiązki wyemitowanej przez źródło laserowe dodatkowym wzmacniaczem optycznym.  Wzmacniacz optyczny to urządzenie, które odbiera pewien sygnał wejściowy i generuje sygnał wyjściowy o większej mocy optycznej. Sygnałami wejściowymi i wyjściowymi w tym przypadku jest wiązka promieniowania laserowego rozchodząca się we włóknie światłowodu. Wzmocnienie odbywa się w, tzw. medium wzmacniającym, które musi być „pompowane” z zewnętrznego źródła. Medium, które jest nośnikiem wzmocnienia w tym przypadku jest włókno domieszkowane jonami ziem rzadkich takimi jak erb, neodym, iterb, prazeodym lub tul, stanowiące rdzeń zewnętrznie pompowanego światłowodu. Aktywna mieszanka „bombardowana” jest dodatkowym zewnętrznym światłem laserowym, które rozchodzi się dalej w światłowodzie razem z wiązką wydostającą się z głównej diody pompującej.  Źródła wykorzystujące ten sposób wzmacniania wiązki nazywane są potocznie laserami MOPA (ang. Master Oscillator Power Amplifier), co w wolnym tłumaczeniu oznacza Wzmocnienie Mocy Głównego Generatora.  Ze względu na zewnętrzne wzmacnianie wiązki propagującej w światłowodzie, lasery tego typu umożliwiają oddzielne manipulowanie szerokim zakresem czasu trwania oraz częstotliwości padania impulsów promieniowani laserowego. Przekłada się to bezpośrednio na poprawę jakości emitowanej wiązki oraz większą kontrolę nad wielkością strefy wpływu ciepła w naświetlanym materiale.

Wady i zalety rozwiązań

Jak wybrać odpowiedni laser dla naszych zastosowań?

Lasery z przełącznikami Q-Switch

Zalety:

  • Wyższa energia impulsu: Lasery Q-Switch generują impulsy o wyższej energii, co bezpośrednio wpływa na zwiększenie wydajności czyszczenia, zwłaszcza w przypadku usuwania grubych warstw materiału.
  • Prostsza konstrukcja: Źródła Q-Switch mają mniej złożoną budowę, co przekłada się na wyższą stabilność pracy i mniejsze ryzyko awarii.

Wady:

  • Ograniczona kontrola nad parametrami: Lasery Q-Switch mają węższy zakres czasu trwania impulsów oraz częstotliwości ich padania w porównaniu do technologii MOPA. To ogranicza precyzyjną kontrolę nad strefą wpływu ciepła, co może prowadzić do niepożądanych efektów na delikatnych powierzchniach.
  • Mniejsza elastyczność: Mniejsze możliwości dostosowania parametrów lasera do różnorodnych powierzchni, co sprawia, że nie nadają się do precyzyjnego czyszczenia wrażliwych materiałów.

Lasery z technologią MOPA

Zalety:

  • Wysoka elastyczność: Lasery MOPA oferują szeroki zakres regulacji częstotliwości impulsów oraz czasu ich trwania, co pozwala na precyzyjne dostosowanie parametrów do różnych materiałów. Tego typu lasery sprawdzają się doskonale w czyszczeniu delikatnych powierzchni, gdzie kontrola nad gęstością energii jest kluczowa.
  • Większa mobilność: Wiele systemów MOPA jest chłodzonych powietrzem, co zmniejsza rozmiar urządzenia i poprawia jego mobilność, szczególnie przy pracy w różnych warunkach.

Wady:

  • Ograniczona moc wyjściowa: Chłodzenie powietrzem w przypadku laserów MOPA powoduje ograniczenie maksymalnej energii impulsów, co może wpłynąć na wydajność przy czyszczeniu grubych powłok.
  • Złożona konstrukcja: Lasery MOPA są bardziej skomplikowane konstrukcyjnie, co może wpływać na wyższą cenę oraz mniejszą stabilność pracy w porównaniu do Q-Switch.

Oba typy technologii modulacji wiązki promieniowania laserowego mają swoje unikalne zalety i wady, które należy uwzględnić przy wyborze odpowiedniego lasera czyszczącego, zależnie od konkretnego zastosowania.

Wybór odpowiedniego lasera czyszczącego zależy od wielu czynników, takich jak rodzaj powierzchni, intensywność czyszczenia, wymagania dotyczące mobilności oraz precyzji. Lasery Q-Switch będą lepsze do aplikacji wymagających dużej mocy impulsów i szybkości, takich jak usuwanie grubszych warstw materiałów, podczas gdy lasery MOPA sprawdzą się w precyzyjnym czyszczeniu delikatnych powierzchni, gdzie kontrola parametrów impulsu jest kluczowa. Decyzję o wyborze najlepszego systemu warto oprzeć na analizie specyficznych potrzeb procesu, rodzaju materiału oraz warunków, w jakich urządzenie będzie używane.
